Skeniranje in modeliranje trupa Ro-Ro ladje – REE

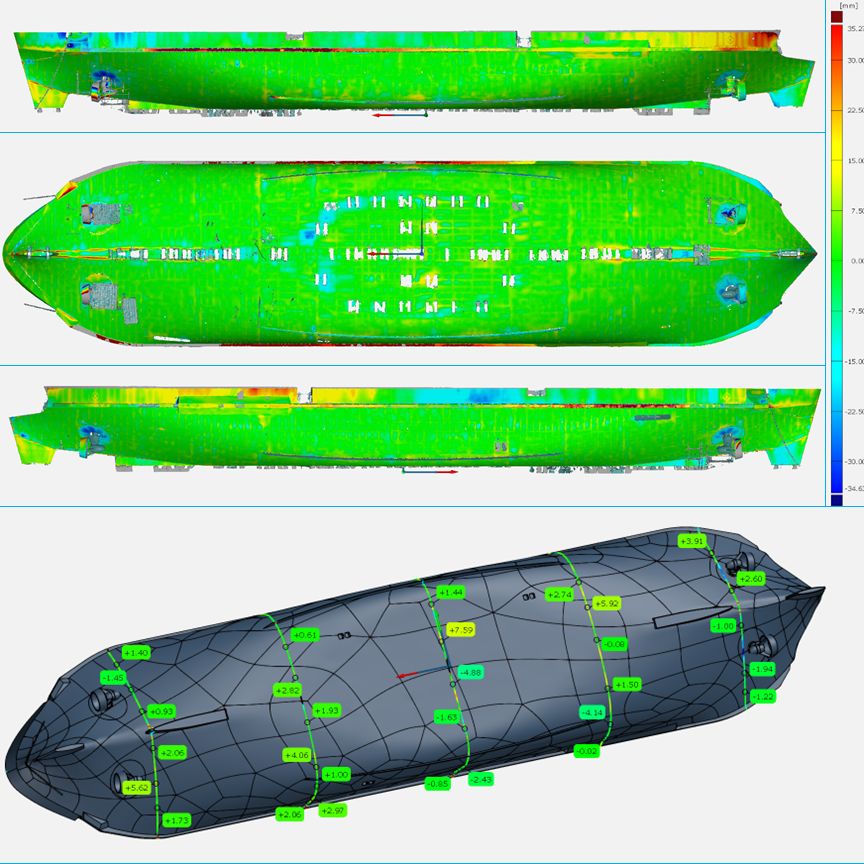

Izvedli smo 3D-sken trupa plovila z namenom zajema natančne dejanske (as-built) geometrije za potrebe hidrostatičnih analiz in inženirskih izračunov.
Na podlagi pridobljenega oblaka točk smo izdelali natančen STEP-model oblike trupa, ki omogoča izvedbo natančnih hidrostatičnih izračunov, vključno s preverjanjem CFD.
Validiran digitalni model trupa predstavlja zanesljivo geometrijsko izhodišče za optimizacijo razporeditve kobilčnih in bočnih podpor (keel in bilge blokov) med postopki suhega dokovanja.
Zanašanje na izvorne načrte linij in teoretično geometrijo trupa lahko povzroči znatne negotovosti, saj ti pogosto ne upoštevajo strukturnih deformacij, posedanja konstrukcije ali sprememb, nastalih med obratovanjem.
Z uporabo dejanskega digitalnega dvojčka plovila zagotavljamo zanesljivo oceno CFD, natančno načrtovanje porazdelitve obremenitev ter izboljšano konstrukcijsko varnost skozi celoten proces dokovanja.
