3D skeniranje industrijskih objektov

Izvajamo 3D skeniranje in 3D modeliranje obstoječih stanj cementarn, rudnikov, strojnic, tovarn,...

3D izmera in digitizacija procesne industrije

3D lasersko skeniranje | BIM modeliranje | Detekcija in analize kolizij | Simulacija in načrtovanje transporta | REE | VR

3D izmera streh in kompleksnih prezračevalnih sistemov

Za namen projektiranja prezračevalnih sistemov na strehah proizvodnih hal in večjih javnih prostorov izdelujemo natančne posnetke obstoječih stanj. Izmere streh s 3D skenerji so uporabne tudi pri načrtovanju umestitve sončnih elektrarn.

Steel manufacturing 3d scan — 3D skeniranje in modeliranje obstoječih postrojenj v težki industriji

Za namen vzdrževanj, rekonstrukcij in nadgradenj izvajamo natančen 3D izmere obstoječega stanja večjih tovarn ali delov objekta. Podatke predajamo v obliki oblaka točk / 3D pregledovalnika / 3D modela, ki ga izvozimo v skladu z zahtevami uporabnika.

scan to bim — Ali se vaš PID ne ujema z dejanskim – realnim stanjem ??!!

Izdelujemo 3D ("BIM ready") modele obstoječih postrojenj za namen projektiranja pri rekonstrukcijah, modifikacijah in identifikacijeh kolizij. Po končani gradnji s 3D skeniranjem izdelamo natančno geometrijsko osnovo v sklopu PID dokumentacije.

Industrija | Farmacija | Energetika

V BIMING izvajamo 3D lasersko skeniranje vseh vrst industrijskih objektov, kot so rafinerije, energetski objekti, kemični in procesni objekti, skladišča, rudniki, tovarne, strojnice, idr, … Uporabljamo sodobne 3D laserske skenerje daljših dometov. Imamo kapacitete za izvajanje meritev tudi v eksplozivno ogroženih območjih, pri čemer uporabljamo certificirano ATEX opremo. Z naborom večjega števila 3D skenerjev in dolgoletnih izkušenj zagotavljamo kvalitetno izmero v zelo kratkem času in s tem pripomoremo k čim manjšemu ali ničelnemu motenju operativnih procesov.

Naše storitve se aplikativno odražajo pri fazah projektiranja:

Rekonstrukcije in modifikacije
Vgradnja ali menjava opreme
Vzvratni inženiring
Identifikacija in analiza kolizij, Simulacija transporta
Izdelava PID dokumentacije

S skupino partnerjev izdelujemo pretvorbe 3D skenov v 2D načrte, 3D modele, BIM modele, P&ID sheme, analize deviacij in kolizij, s programskimi orodji Revit, Autocad, Archicad, Inventor, Plant3D, Aveva, Cadmatic, Bentley, Rhino, idr.

3D lasersko skeniranje; Produkti; Aplikacije:

3D skenogram – oblak točk; Neposredni rezultat meritev, ki predstavlja digitiziran industrijski objekt (osnova za PID). Natančno opisuje geometrijo postrojenja in je že kot tak uporaben za direktno rabo v CAD ali BIM modelirnikih. Oblak točk omogoča optimalno projektiranje nove opreme v obstoječo situacijo.

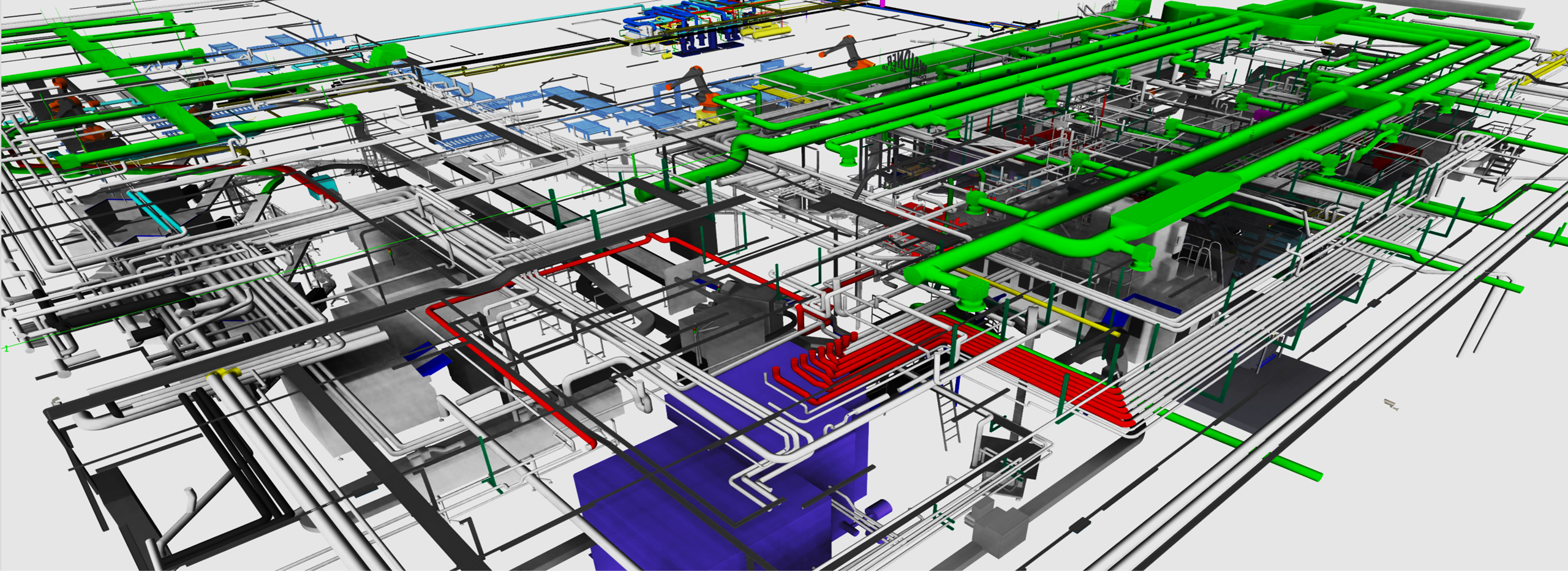

2D/3D CAD model, BIM; Izdelujemo 3D modele obstoječih stanj, ki jih naši naročniki uporabljajo za projektiranje novih inštalacij in opreme. Načrte in modele standardiziramo po potrebah in prilagodimo format zapisa, ki ga podpira uporabnikov program.
Detekcija in Analiza kolizij; Na podlagi celovitega posnetka obstoječega stanja in z uvozom projektirane opreme izdelamo analizo kolizij. Z enakim postopkom izdelamo simulacijo trasporta tovora po industrijskem objektu in skupaj z naročnikom definiramo optimalno traso.
REE; Iz dejanske – fizične forme izdelamo parametričen ali ploskovni računalniški 3D model in delavniške načrte strojnega elementa ali prototipa za rabo v CAD, CAM, CAE.
VR; iz podatkov 3D skeniranja in 360° fotografije izdelamo podatke za pregledovanje v interaktivnih aplikacijah preko vseh vrst medijskih naprav, med drugimi tudi preko VR očal. Aplikacija omogoča uporabniku oddaljen vstop v industrijski objekt, kje lahko izvaja vizuelni ogled in odčitava poljubne dimenzije.

Digitizacija in Digitalizacija industrijskih objektov

Dokumentiranje geometrije objektov izvajamo s tehnologijo 3DLS (3D Lasersko Skeniranje).

Digitizirano obliko s pomočjo BIM programskih orodij in VR platform pretvorimo v 3D modele podprte z informacijami, kot so npr. specifikacija opreme, prostor za komentarje, P&ID risbe, izometrčni pogledi in drugi atributi, ki so vsebinsko prilagojeni specifičnim uporabnikom.

Aplikativna raba tovrsnih modelov se odraža predvsem pri večjih in kompleksnih industrijskih postrojenjih, kot so rafinerije, skladišča derivatov, večje tovarne, “offshore” platforme, energetski objekti…
